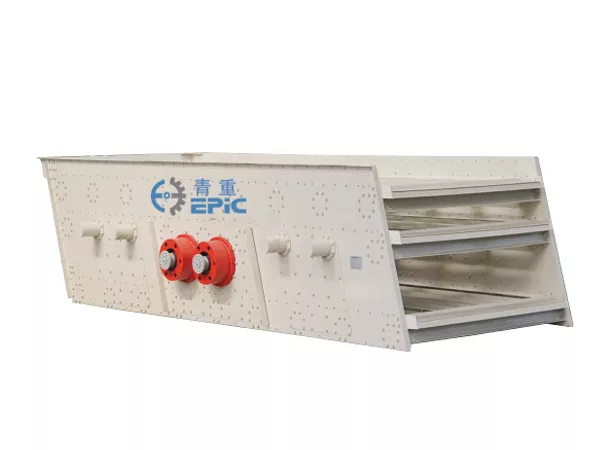

صفحه ارتعاش چرخشی

به عنوان یک سازنده حرفه ای چرخشی چرخشی ، می توانید مطمئن باشید که می توانید صفحه نمایش ارتعاش چرخشی را از کارخانه ما خریداری کنید و حماسه بهترین خدمات پس از فروش و تحویل به موقع را به شما ارائه می دهد.

ارسال استعلام

توضیحات محصول

صفحه ارتعاش دور

EPIC یکی از تولید کننده و تأمین کننده صفحه نمایش معروف Rotary Rotary Screen است. کارخانه ما در ساخت صفحه نمایش لرزش چرخشی تخصص دارد. هر درخواست از مشتریان در طی 24 ساعت پاسخ می شود. صفحه نمایش ارتعاش دایره ای سری YA صفحه نمایش ارتعاش دایره ای عمدتا از یک جعبه صفحه نمایش ، مش صفحه نمایش ، ویبراتور و یک چشمه میرایی لرزش تشکیل شده است. ویبراتور روی صفحه جانبی جعبه صفحه نصب شده و توسط موتور از طریق کمربند V هدایت می شود تا نیروی اینرسی گریز از مرکز را تولید کند و جعبه صفحه را مجبور به لرزش کند. بدنه ارتعاش ، یعنی جعبه صفحه ، در یک مسیر حرکتی دایره ای تقریبی حرکت می کند. در این دوره ، مواد کوچکتر از قطر سوراخ صفحه از سوراخ صفحه به لایه پایین می روند و صفحه نمایش می شوند و مواد بزرگتر از قطر سوراخ صفحه پس از حرکت پرش مداوم از درگاه تخلیه تخلیه می شوند و در نهایت کار غربالگری به پایان می رسد.

مزایا و خصوصیات

1. از محوریت بلوک به عنوان نیروی هیجان انگیز استفاده می شود و نیروی هیجان انگیز قوی است.

2. پرتو صفحه و جعبه صفحه نمایش توسط پیچ های با مقاومت بالا و بدون جوشکاری متصل می شوند.

3 دستگاه صفحه نمایش یک ساختار ساده دارد و نگهداری آن آسان و سریع است.

4. از اتصال تایر استفاده می شود ، که انعطاف پذیر است و هموار اجرا می شود.

5. دامنه کوچک ، فرکانس بالا و ساختار تمایل بزرگ باعث می شود دستگاه دارای راندمان غربالگری بالا ، حداکثر پردازش ، عمر طولانی ، مصرف کم مصرف و نویز کم باشد.

اصل کار

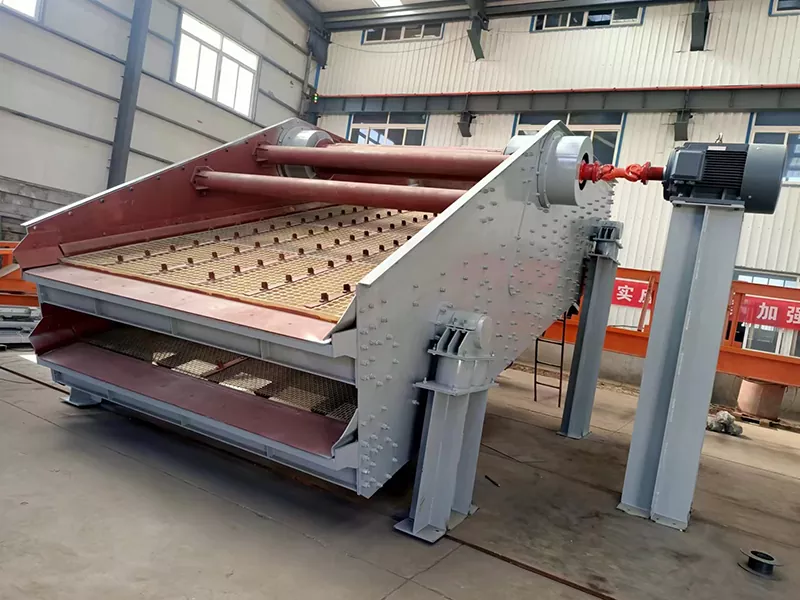

دستگاه صفحه نمایش ارتعاش دایره ای به طور عمده از یک جعبه صفحه نمایش ، یک مش صفحه نمایش ، ویبراتور ، یک دستگاه بهاری میرایی لرزش ، شاسی و غیره تشکیل شده است. دامنه توسط یک هیجان انگیز شفت غیر استوانه ای و یک بلوک خارج از مرکز تنظیم می شود. ویبراتور در صفحه جانبی جعبه صفحه نصب شده است و برای ایجاد نیروی بی تحرکی گریز از مرکز ، توسط موتور از طریق کمربند V چرخانده می شود و جعبه صفحه را مجبور می کند تا لرزش یابد. صفحه جانبی دستگاه صفحه نمایش از صفحات فولادی با کیفیت بالا ساخته شده است ، و صفحه جانبی به قسمت متقاطع و پایه Exciter با پیچ های با استحکام بالا یا پرچ های شیار حلقه وصل می شود. ویبراتور در صفحه جانبی جعبه صفحه نصب شده است و برای تولید نیروی بی تحرکی گریز از مرکز توسط موتور از طریق اتصال به حرکت در می آید و صفحه را مجبور به لرزش می کند.


صفحه ارتعاش باید زمانی شروع شود که هیچ ماده ای روی سطح صفحه وجود نداشته باشد و بهتر است از شروع دستگاه با مواد خودداری کنید. دستگاه صفحه نمایش فقط می تواند پس از یکنواختی کار کند. قبل از توقف ، تغذیه باید متوقف شود و پس از برداشتن مواد سطح ، دستگاه باید متوقف شود. عملکرد دستگاه صفحه نمایش باید به طور مکرر در طول کار مشاهده شود. اگر حرکت غیر طبیعی یا صدای غیر طبیعی پیدا شود ، دستگاه باید به موقع متوقف شود و به موقع بررسی شود تا علت آن را پیدا کرده و گسل را از بین ببرد.

پارامتر محصول

مدل غربال اندازه خوراک
(میلی متر)		 ظرفیت پردازش موتور الکتریکی
تعداد تکه ها منطقه
(m²)		 دیافراگم
(میلی متر)		 (T/H) مدل (KW)
قدرت
ya1236 1 4.3 6-50 ≤200 80-240 y160m-4 11.0
2YA1236 2 6-50 ≤200 80-240 y160m-4 11.0
ya1536 1 5.4 6-50 ≤200 80-240 y160m-4 11
2YA1536 2 6-50 400 ≤ 100-350 Y160L-4 15
YAH1536 1 30-150 400 ≤ 100-350 y160m-4 11
2YAH1536 2 30-150 400 ≤ 200-370 Y160L-4 15
ya1542 1 6.5 6-50 ≤200 110-385 Y160L-4 11
2YA1542 2 30-150 ≤200 110-385 Y160L-4 15
ya1548 1 7.2 6-50 ≤200 120-420 Y160L-4 11
2YA1548 2 6-50 ≤200 120-420 Y160L-4 15
YAH1548 1 30-150 400 ≤ 120-420 Y160L-4 15
2YAH1548 2 30-150 400 ≤ 120-420 Y160L-4 15
ya1848 1 7.5 6-50 ≤200 150-525 Y160L-4 15
2YA1848 2 6-50 ≤200 150-525 Y160L-4 15
yah1848 1 30-150 ≤50 250-1000 y180m-4 13
2YAH1848 2 30-150 400 ≤ 250-1000 Y180L-4 15
ya2148 1 10 6-50 ≤210 180-630 y180m-4 18.5
2YA2148 2 6-50 ≤210 180-630 Y180L-4 22
YAH2148 1 13-200 400 ≤ 270-1200 y180m-4 18.5
2YAH2148 2 30-150 400 ≤ 270-1200 Y180L-4 22
ya2160 1 12 3-80 ≤200 230-800 y180m-4 18.5
2YA2160 2 6-50 ≤200 230-800 Y180L-4 22
YAH2160 1 30-150 400 ≤ 350-1500 Y200L-4 30
2YAH2160 2 30-150 400 ≤ 350-400 Y200L-4 30
ya2448 1 11 6-50 ≤200 200-700 y180m-4 18.5
YAH2448 1 6-50 400 ≤ 310-1300 Y200L-4 30
2YAH2448 2 30-150 400 ≤ 310-1300 Y200L-4 30
ya2460 1 14 6-50 ≤200 260-780 Y200L-4 30
2YA2460 2 6-50 ≤200 260-780 Y200L-4 30
YAH2460 1 30-150 400 ≤ 400-1700 Y200L-4 30
2YAH2460 2 30-150 400 ≤ 400-1700 Y200L-4 30

صفحه ارتعاش دایره ای سری YKR

صفحه ارتعاش دایره ای سری YKR نوع جدیدی از صفحه نمایش ارتعاش با لرزش دایره ای ، لایه های متعدد و راندمان بالا است. صفحه ارتعاش دایره ای برای تنظیم دامنه ، یک هیجان شفت خارج از مرکز و یک بلوک خارج از مرکز را اتخاذ می کند. صفحه نمایش مواد دارای یک خط جریان طولانی و مشخصات غربالگری چندگانه است. این ویژگی دارای ویژگی های ساختار قابل اعتماد ، نیروی تحریک قوی ، راندمان غربالگری بالا ، نویز لرزش کم ، دوام ، نگهداری راحت و استفاده ایمن است. این صفحه نمایش ارتعاش به طور گسترده ای در شرایط مختلف غربالگری مانند سنگ ، متالورژی ، استخراج فلزی و زغال سنگ مورد استفاده قرار می گیرد. اندازه ذرات خوراک عمومی سری YKH-H <300 میلی متر است و اندازه ذرات طبقه بندی 2 ~ 150 میلی متر است. اندازه ذرات خوراک عمومی سری YKR-SK ≤250 میلی متر است و اندازه ذرات طبقه بندی 76 میلی متر 2 است. این صفحه را می توان از صفحه بافته شده فلزی ، صفحه لاستیکی یا صفحه پلی اورتان و غیره انتخاب کرد.

ویژگی های ساختاری:

1. این سری از صفحه های ارتعاش به ساختارهای تک لایه و دو لایه تقسیم می شوند.

2. فرکانس ، دامنه و تمایل به سطح صفحه صفحه نمایش ارتعاش را می توان تنظیم کرد.

3. صفحه ارتعاش یک ساختار ویبراتور خارجی بلوک خارج از مرکز را اتخاذ می کند.

4. در طی فرایند سریال سازی ، صفحه ارتعاش کاملاً شرایط خاص کشور من و الزامات عمومی سازی ، استاندارد سازی و سریال سازی اجزای مختلف صفحه ارتعاش را در نظر گرفت و یک سری از فناوری های پیشرفته را اتخاذ کرد

پارامتر محصول

مدل عرض سطح صفحه
(میلی متر)		 طول سطح صفحه
(میلی متر)		 تمایل
(°)		 زمان ارتعاش
(دقیقه)		 دامنه دو برابر
(میلی متر)		 قدرت
(میلی متر)		 وزن
(کیلوگرم)
YKR1437H 1400  3750  18 (15-25) 800 ~ 900 7.0-10.0 11  3832
YKR1645H 1600  4500  18 (15-25) 800 ~ 900 7.0-10.0 15  5345
YKR1852H 1800  5250  18 (15-25) 800 ~ 900 7.0-10.0 18.5  6536
YKR2052H 2000  5250  18 (15-25) 800 ~ 900 7.0-10.0 22  7567
YKR2460H 2400  6000  18 (15-25) 800 ~ 900 7.0-10.0 30  10904
YKR3060H 3000  6000  20 (15-25) 800 ~ 900 6.0-9.0 30  13604
YKR3075H 3000  7200  20 (15-25) 800 ~ 900 6.0-9.0 45  14622
2ykr3675h 3600  7200  20 (15-25) 800 ~ 900 6.0-9.0 2 × 30 24730
2ykr1437h 1400  3750  18 (15-25) 800 ~ 900 7.0-10.0 15  6076
2ykr1645h 1600  4500  18 (15-25) 800 ~ 900 7.0-10.0 22  8226
2ykr1852h 1800  5250  18 (15-25) 800 ~ 900 7.0-10.0 30  10990
2ykr2060h 2000  6000  18 (15-25) 800 ~ 900 7.0-10.0 30  12572
2ykr2460h 2400  6000  18 (15-25) 800 ~ 900 7.0-10.0 45  14740
2ykr3060h 3000  6000  20 (15-25) 800 ~ 900 6.0-9.0 45  18293
2ykr3075h 3000  7200  20 (15-25) 800 ~ 900 6.0-9.0 2 × 37 24230
2ykr3675h 3600  7200  20 (15-25) 800 ~ 900 6.0-9.0 2 × 45 32960
2ykr2460sk 2400  6000  18 (15-25) 800 ~ 900 7.0-10.0 37  11785
2YKR3060SK 3000  6000  20 (15-25) 800 ~ 900 6.0-9.0 45  14500
2YKR3075SK 3000  7200  20 (15-25) 800 ~ 900 6.0-9.0 2 × 37 19685
2YKR3675SK 3600  7200  20 (15-25) 800 ~ 900 6.0-9.0 2 × 45 30560
3ykr1852h 1800  5250  18 (15-25) 800 ~ 900 7.0-10.0 30  11528
3ykr2060h 2000  6000  18 (15-25) 800 ~ 900 7.0-10.0 37  13734
3ykr2460h 2400  6000  18 (15-25) 800 ~ 900 6.0-9.0 45  16526
3YKR3060H 3000  6000  20 (15-25) 800 ~ 900 6.0-9.0 45  17636
3YKR3075H 3000  7200  20 (15-25) 800 ~ 900 6.0-9.0 2 × 37 25210
3ykr3675h 3600  7200  20 (15-25) 800 ~ 900 6.0-9.0 2 × 45 32820
